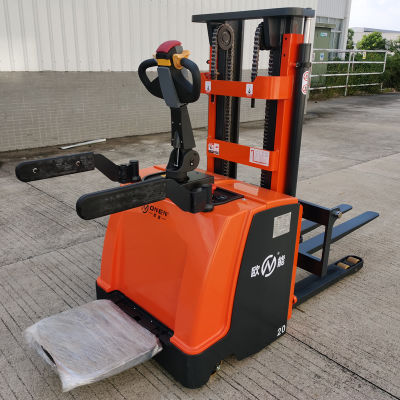

CDD 电动托盘堆垛机技术参数 | ||||||
特征 | 1 | 模型 | 客户尽职调查 | |||
2 | 配置编号 | 15楼 | 20-F | |||
3 | 驾驶 | 电的 | ||||
4 | 转向模式 | 电子转向 | ||||
5 | 操作类型 | 坚持 | ||||
6 | 承载量 | Q | 公斤 | 1500 | 2000 | |
7 | 负载中心 | C | 毫米 | 500 | ||
8 | 负载距离 | X | 毫米 | 400 | ||
9 | 轮距 | Y | 毫米 | 1340 | ||
重量 | 1 | 带电池的使用重量 | 公斤 | 1100 | 1150 | |
轮子 | 1 | 轮子类型 | 聚氨酯 | |||
2 | 驱动轮尺寸 | 毫米 | Φ230×75 | |||
3 | 平衡轮尺寸 | 毫米 | Φ125×50 | |||
4 | 轴承轮尺寸 | 毫米 | Φ80×70 | |||
5 | 轮数(前/后)(x=驱动轮) | 1x-4/2 | ||||
6 | 履带宽度,前 | 毫米 | 400/520 | |||
7 | 履带宽度,后 | 毫米 | 700 | |||
方面 | 1 | 桅杆降低高度 | h1 | 毫米 | 详见附件一 | |
2 | 免费电梯 | h2 | 毫米 | |||
3 | 提升高度 | h3 | 毫米 | |||
4 | 扩展桅杆高度 | h4 | 毫米 | |||
5 | 外形尺寸(长x宽) | L1×b1 | 毫米 | 2040×850 | 2080×850 | |
6 | 降低货叉高度 | h5 | 毫米 | 85 | ||
7 | 手柄离地间隙(Max/Min) | h6 | 毫米 | 1440/1020 | ||
8 | 到货叉面的长度 | L2 | 毫米 | 892 | ||
9 | 货叉尺寸 | s/e/l | 毫米 | 180/60/1150 | ||
10 | 前叉总宽度 | b3 | 毫米 | 580/680 | ||
11 | 最小离地间隙 | m | 毫米 | 30 | ||
12 | 托盘最小通道宽度 1000×1200 | 阿斯特 | 毫米 | 2300 | ||
13 | 转弯半径 | 哇 | 毫米 | 1640 | 1665 | |
表现 | 1 | 行驶速度(满载/空载) | 公里/小时 | 5.2/6.0 | ||
2 | 提升速度(满载/空载) | 小姐 | 95/165 | 70/120 | ||
3 | 下降速度(满载/空载) | 小姐 | 100/110 | 65/80 | ||
4 | 爬坡能力(满载/空载) | % | 5/8 | |||
5 | 制动 | 电磁 | ||||
电气配置 | 1 | 驱动电机 | 千瓦 | 交流电 1.5 | ||
2 | 提升电机 | 千瓦 | 2.5 | |||
4 | 电池电压 | V | 24 | |||
5 | 电池容量 | 啊 | 210/240/270 | |||
6 | 电池重量 | 公斤 | 185/200/250 | |||
其他详情 | 1 | 驱动控制类型 | 交流电 | |||
2 | 的驾驶员耳边声音 符合 EN 12053 标准 | 分贝(A) | <70 |
附录1 | |||
提升高度 | 桅杆降低高度 | 免费电梯 | 扩展桅杆高度 |
h3(毫米) | h1(毫米) | h2(毫米) | h4(毫米) |
1600 | 2050 | 1600 | 2050 |
2000 | 1525 | - | 2530 |
2500 | 1785 | - | 2995 |
3000 | 2050 | - | 3460 |
3500 | 2250 | - | 3960 |
4000 | 1955 | 1340 | 4650 |
4500 | 2121 | 1500 | 5150 |
5000 | 2288 | 1660 | 5650 |
5500 | 2455 | 1820 | 6150 |
